国際鯨類研究所
令和5年(2023年)、NSSは和歌山県太地町に位置する国際鯨類研究所において、天井CLT建方工事に携わりました。鉄骨+CLTの混合構造による天井面に、合計14工区にわたってCLTパネルを取り付ける工事です。
現場の条件と制約
施工手順にも特有の制約がありました。14工区すべてにおいて、CLT材は鉄骨躯体の建方前に搬入‧仮置きする必要があります。各工区の流れは次のとおりです。支保工の設置 → CLT材の搬入‧支保工上への仮置き → 鉄骨建方(別業者) → CLT取付(NSS)。この手順上、鉄骨建方業者との連携が必要な現場でした。
施工方法と工程

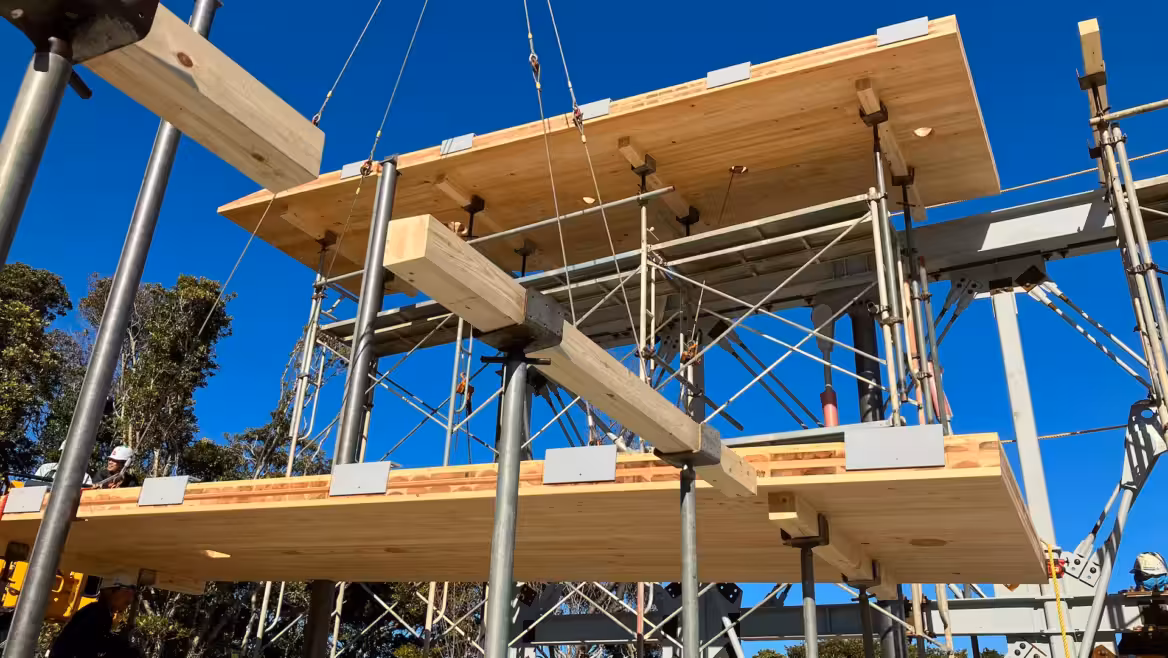

CLTパネルの取付方法は、支保工上に仮置きしたパネルを吊り上げ、鉄骨梁の下フランジにビス‧ボルト‧ダボで固定する工法を採用しました。パネルは下からの支持なく、構造への接合によって最終位置に保持されます。
工区ごとの吊り上げ調整
工区の進捗に伴い、既設の鉄骨柱が作業スペ スを狭めていきます。この制約に対応するため、チェーンブロック4個を使用した斜め吊りを採用し、鉄骨梁の勾配に合わせて吊り位置を工区ごとに調整しました。
目地精度の管理
現し仕上げのCLTには、パネル間の目地を均等に揃えることが求められます。取付前に実測した鉄骨スパンをもとに目地幅を事前に検討し、14工区全体で均一な間隔となるよう、微調整を繰り返しながら施工しました。
NSSが担った役割と提供した価値
本工事においてNSSの担当範囲は、天井CLT建方に関わる施工全般です。パネルの搬入‧仮置き管理、鉄骨建方業者との工程調整、そしてパネルの取付‧固定まで担当しました。揚重機械(70tラフタークレーン)は専門業者が担当しています。
NSSの貢献は2つの面にあります。ひとつは、CLT取付に伴う揚重作業の実施です。工区が進むにつれて既設の柱や梁が増える中、チェーンブロックによる斜め吊りと吊り位置の工区ごとの調整によって、各パネルを所定の位置に取り付けました。揚重は危険を伴う作業であり、NSSはこの分野の知識と経験をもとに対応しました。もうひとつは、14工区にわたる工程全体の調整です。仮置き‧鉄骨建方との連携‧現し面の養生‧目地管理を並行して進め、工事を完了しました。
CLTを扱う技術は広く普及しています。それでも、多業者が交差する複合構造の現場で、養生‧精度‧工程調整を同時に管理しながら施工を進められるかどうか——そこにNSSの経験が活かされます。
